最初に、WLCのホスト名やログインバスワードなどの基本的な設定を行う。
(1)WLCのホスト名「Aruba650」を入力する。NEW_WS000001①







(2)Adminパスワード「adminpass」を入力する。NEW_WS000001②






(3)enableパスワード「enablepass」を入力する。NEW_WS000001③






(4)タイムゾーン「GMT-08:00 PST」と現在の時刻を選択する。NEW_WS000001④






(5)「NEXT」をクリックする。

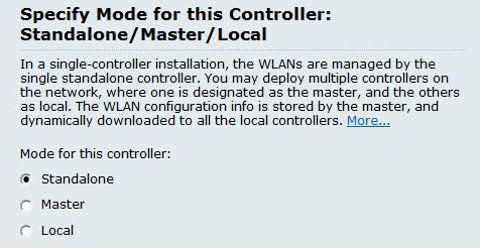

次に、以下の3点からWLC構成を選択する。
・Standalone:1台構成
・Master:冗長構成で、設定中のWLCがマスター機
・Local:冗長構成で、設定中のWLCはスレーブ機

(1)今回WLCは1台であるため、「Standalone」を選択する。NEW_WS000003













(2)「NEXT」をクリックする。


次に、WLCのVLAN、インタフェースを設定する。
(1)図の通り、VLAN、インタフェース情報を設定する。NEW_WS000005








(2)「NEXT」をクリックする。

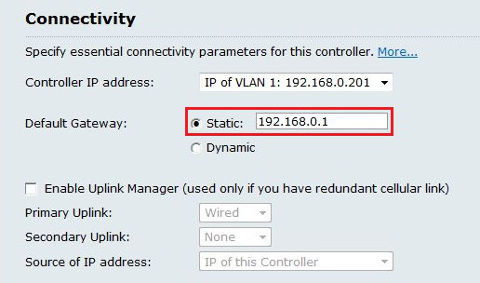

次に、WLCのデフォルトゲートウェイを入力する。
(1)デフォルトゲートウェイ「192.168.0.1」を入力する。NEW_WS000007














(2)「NEXT」をクリックする。

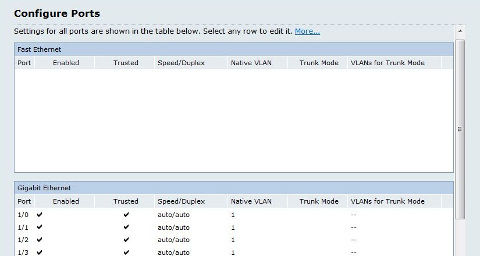

次に、WLC各ポートのVLAN情報を設定する。
(1)変更する必要がないため、内容を確認後、「NEXT」をクリックする。NEW_WS000008

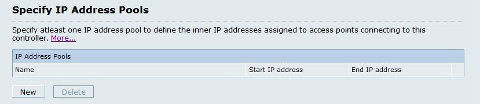

次に、無線APに割り当てるためにプールするIPアドレスを設定する。
(1)本構成では無線APのIPアドレスは手動で設定するため、WLCが無線AP用にIPアドレスをプールする必要はない。
 「NEXT」をクリックする。NEW_WS000011







最後に、今まで設定した内容をWLCのconfigに反映する。

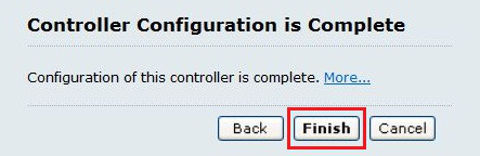

(1)画面右下の「Finish」をクリックする。NEW_WS000012

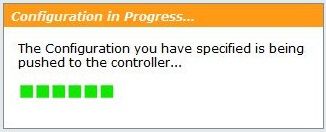

(2)「Configuration in Progress…」の画面が消えた後に、画面右下の「Finish」をクリックする。NEW_WS000013(1)









(3)画面上部の「Save Configuration」をクリックする。
 (2)までの操作では、running-configに保存されただけで、
再起動すると設定が消えてしまう。
必ず「Save Configuration」をクリックする。
